本文接上文《又是一年飄雪時(shí)，你可在為低溫下密封膠性能擔(dān)憂?（1）》。

1、試樣A不同溫度下的拉伸粘結(jié)性曲線

分別測(cè)試了試樣A在23℃、-50℃、-55℃條件下拉伸粘結(jié)性，拉伸粘結(jié)性應(yīng)力-應(yīng)變曲線見(jiàn)圖1。

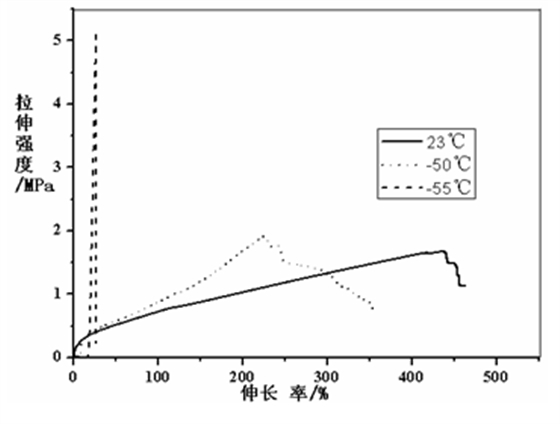

圖1 試樣A在23℃、-50℃、-55℃條件下拉伸粘結(jié)性應(yīng)力-應(yīng)變曲線

從圖1應(yīng)力-應(yīng)變曲線可見(jiàn)，試樣A的最大強(qiáng)度隨著條件溫度降低呈上升趨勢(shì)，23℃時(shí)最大強(qiáng)度為1.68MPa，在低溫條件-50℃時(shí)最大強(qiáng)度為1.92 MPa，在低溫條件-55℃時(shí)最大強(qiáng)度達(dá)到5.16MPa，同時(shí)模量隨溫度下降也呈上升趨勢(shì)。與之相反，最大強(qiáng)度伸長(zhǎng)率隨著條件溫度降低呈下降趨勢(shì)，23℃時(shí)最大強(qiáng)度伸長(zhǎng)率為430%，-50℃時(shí)最大強(qiáng)度伸長(zhǎng)率為226%，-55℃時(shí)最大強(qiáng)度伸長(zhǎng)率下降至27%。

當(dāng)條件溫度為-55℃時(shí)，從應(yīng)力-應(yīng)變曲線可見(jiàn)，試樣A已完全失去其橡膠的彈性力學(xué)特性，-55℃已超過(guò)了試樣A的最低極限使用溫度，在-55℃或更低的溫度下用于結(jié)構(gòu)粘結(jié)或耐候密封，密封膠極有可能無(wú)法承受接縫的位移變化而出現(xiàn)密封粘結(jié)失效。

2、試樣B的低溫拉伸粘結(jié)性曲線

分別測(cè)試了試樣B在23℃、-50℃、-55℃條件下拉伸粘結(jié)性，拉伸粘結(jié)性應(yīng)力-應(yīng)變曲線見(jiàn)圖2。

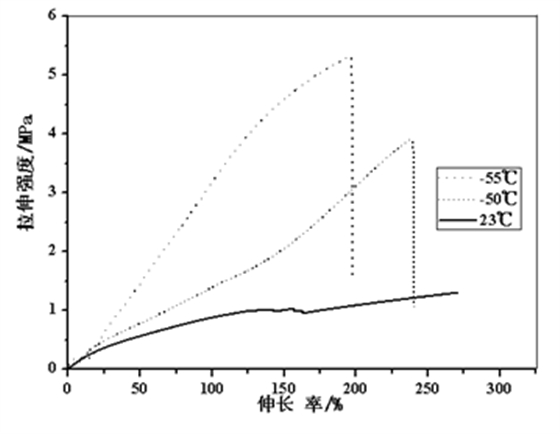

圖2 試樣B在23℃、-50℃、-55℃條件下拉伸粘結(jié)性應(yīng)力-應(yīng)變曲線
