2、幕墻構造的設計缺陷

  玻璃幕墻由面板和金屬框架組成，其變形能力比較小。在水平地震或風荷載作用下結構產生側移時，由于幕墻構件玻璃幕墻由面板和金屬框不能承受過大的位移，只能通過連接件的彈性來避免主體結構過大側移帶來的影響，由于幕墻玻璃和桿件之間變形能力的差異，必然會對玻璃局部產生一定的壓應力。而玻璃幕墻對于玻璃槽的構造設計都有嚴格的規定，在玻璃的安裝與橫框之間要保證留有一定的間隙，才能保證在發生層間變位的時候玻璃不會因受到擠壓而破碎。

  《玻璃幕墻工程技術規范》JGJ102-2003中第4.3.12條規定“明框幕墻的玻璃邊緣只邊框槽底應符合下述公式：

(1)

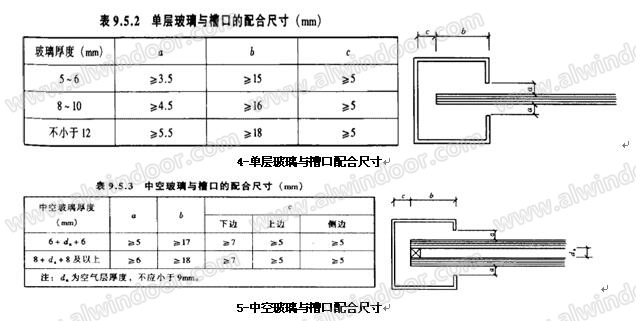

  同時，玻璃邊緣到邊框、槽底的間隙海應該符合《玻璃幕墻工程技術規范》JGJ102-2003第9.5.2條和第9.5.3條的有關規定。只有在符合上述要求的設計才能夠保證玻璃的安全。

  根據規范第9.5.3的規定，通常的幕墻型材截面寬度至少應是65mm，若小于65mm則幕墻構造很難滿足規范的要求。而在實際過程設計中，由于建筑師過于強調視覺效果，一味追求幕墻桿件外形纖細，使得幕墻設計師無法保證幕墻構造設計的要求，玻璃邊緣和邊框槽底的間隙過小，滿足不了層間變位的需要，在地震作用下發生層間位移時，必然導致玻璃破碎。

  玻璃是典型的脆性材料之一，其破碎的原因大致有三種：彎曲變形、強力沖擊和熱炸裂。

  幕墻玻璃熱炸裂是由于玻璃不同部位的溫度不均勻，玻璃暴露在陽光直射的部分吸收紅外線和可見光轉化為熱量，溫度升高，這一部分玻璃受熱膨脹(伸長)而處于鑲嵌槽或陰影下的那一部分玻璃，因受不到陽光的輻射不能同步膨脹，內部熱力應力形成，受熱多的區域?qū)κ軣嵘俚膮^(qū)域產生張應力，這種張應力超過玻璃的抗拉強度就會導致玻璃破裂。

  玻璃由于沒有屈服延伸階段，特別是受到突然施加的沖擊負荷時，玻璃瞬間就會破碎。但是在轉變溫度Tg以下，玻璃基本上是服從虎克定律的彈性體(一般玻璃的彈性模量為(441～882)×108Pa)。有一定的彎曲變形能力。我們這里主要討論的玻璃在彎曲變形下的破碎。

  在玻璃幕墻設計中，幕墻玻璃的變形設計也是玻璃幕墻設計中的一個重要方面。在《玻璃幕墻工程技術規范》JGJ102-2003中，是采用彈性小撓度公式來計算玻璃面板的應力和撓度。而按照彈性小變形薄板理論計算的應力和撓度值比實際值大很多，為此考慮了一個折減系數加以修正，即便如此，筆者認為也未必能夠反映玻璃變形的真實情況。

  幕墻玻璃除了受風荷載的作用外，還同時受到玻璃安裝的邊界條件的影響。在風荷載作用下，幕墻玻璃和幕墻框架都會產生變形，但是變形的程度是不同的，兩者變形的差異勢必對玻璃造成擠壓。

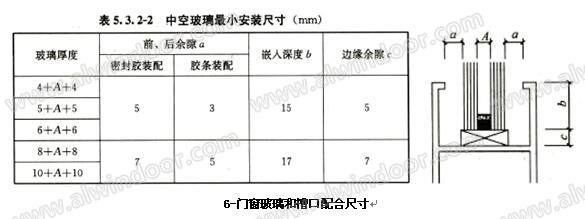

  在實際的門窗工程中發現，很多的門窗玻璃面與窗框槽口前后間隙都小于3mm，無法正常塞進膠條，在外側采用密封膠施工。在遭遇極端風荷載作用的情況時，由于收到邊界條件限制，玻璃邊緣和中心區的變形并不一致。而邊框的撓度和玻璃的撓度不同會使玻璃邊緣受到窗框的擠壓，從斷裂力學的角度分析，在長時間或短時間多次強負荷作用下，玻璃會因“疲勞”導致破碎。

  2016年9月15日凌晨第14號臺風“莫蘭蒂”以強臺風級別登陸廈門翔安，登陸時最大陣風17級以上，中心最大風力達15級，48米/秒。在強大風力的作用下，個別幕墻玻璃破損，建筑門窗的破損相對嚴重，具業內人士現場考察發現，門窗玻璃破損嚴重的原因與其構造設計和結構設計有直接的關系。
