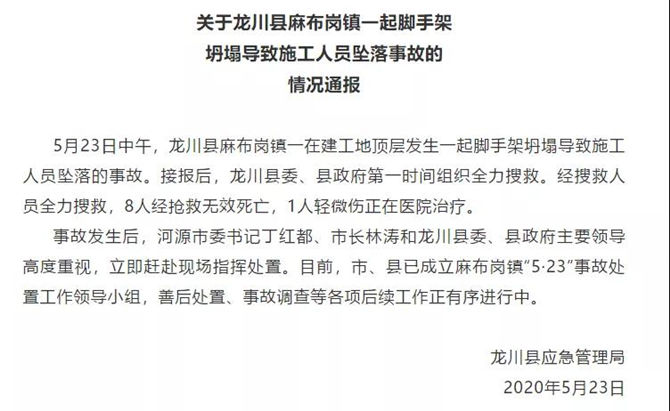

近日，廣東省龍川縣麻布崗鎮一在建工地頂層發生一起腳手架坍塌導致施工人員墜落的事故。接報后，龍川縣委、縣政府第一時間組織全力搜救。經搜救人員全力搜救，8人經搶救無效死亡，1人輕微傷正在醫院治療。

  施工現場歷來都是事故高發區，尤其以坍塌、高處墜落、物體打擊、機械傷害及觸電等五大傷害為最，其中坍塌事故是最常發生的大型危害，容易造成多方人口傷亡。

施工要點

01腳手架準備要點

1、搭設前，單位工程負責人應按腳手架搭拆方案的要求，對架子工進行安全技術方案，交易雙方履行簽字手續。

2、腳手架搭設人員必須是經過按現行國家標準《特種作業人員安全技術考核管理規則》GB 5036—85考核合格的專業架子工，且上崗人員應定期體檢，合格者方可持證上崗。

3、搭設前，應熟悉圖紙及施工現場，掌握建筑平面和立面的構造特點，環境條件，按照規范中的構造要求決定腳手架步距，具體施搭設步驟等。

4、腳手架材料進場使用前，必須按規定進行驗收，未經驗收或驗收不合格的嚴禁使用。

5、腳手架搭設場地必須平整堅實，嚴禁在腳手架上超載堆放材料，嚴禁將模板支架、纜風繩、泵送混凝土和砂漿的輸送管等固定在架體上。

02腳手架搭設要點

1、立桿垂直度偏差不得大于架高的1/200，且立桿頂端應高出建筑物屋頂1.5m，同時，立桿接頭除在頂層可采用搭接外，其余各接頭必須采取對接扣件。

 2、腳手架底部必須設置縱、橫向掃地桿，其中縱向掃地桿應用直角扣件固定在距墊鐵塊表面不大于200mm處的立桿上，橫向掃地桿應用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

3、大橫桿應設于小橫桿之下，在立桿內側，采用直角扣件與立桿扣緊，大橫桿長度不宜小于3跨，并不小于6m。

4、搭設中每隔一層外架要及時與結構進行牢固拉結，以保證搭設過程中的安全，要隨搭隨校正桿件的垂直度和水平偏差，適度擰緊扣件。

5、剪刀撐的接頭除頂層可以采用搭接外，其余各接頭均必須采用對接扣件連接，同時剪刀撐應用旋轉扣件固定在與之相交的小橫桿的伸出端或立桿上，旋轉扣件中心線距主節點的距離不應大于150mm。

03腳手架拆除要點

1、腳手架拆除必須由上而下逐層進行，嚴禁上下同時作業，且連墻件應當隨腳手架逐層拆除，嚴禁先將連墻件整層或數層拆除后再拆腳手架。

2、拆除腳手架時應先拆除附近的電源線，如地下有予埋電源線應做好保護措施，嚴禁在電源線周?chē)鷴佅驴奂摴堋?/p>

3、拆除立桿（6m規格長）須由2人進行，主水平桿下30cm范圍的立桿，禁止單人拆除，且要求在上一平橋步距拆除前完成拆除，操作不當容易造成高空墜落（包括人及物）。

4、大橫桿、剪刀撐、斜撐應先拆中間對接扣件，托住中間再解開端頭扣；同時，剪刀撐、斜撐只能在拆除層上拆除，不得一次全部拆除，拆除剪刀撐時必須系好安全帶，且兩人以上合作拆除。

5、連墻件不得提前拆除，在逐層拆除到連墻件部位時，方可拆除，在最后一道連墻件拆除之前，應先在立桿上設置拋撐后進行，以保證立桿拆除中的穩定性。

施工方案編制要點

支架基礎

1、豎向模板和支架立柱支承部分安裝在基土上時，應加設墊板，墊板應有足夠強度和支承面積，且應中心承載。基土應堅實，并應有排水措施。對特別重要的結構工程可采用澆筑混凝土、打樁等措施防止支架柱下沉。

2、底座宜采用規格不小于150mm×150mm×6mm鋼板和鋼管套管焊接組成，底座下應設置長度不少于2跨、寬度不小于150mm、厚度不小于50mm的木墊板或鋼。

3、當滿堂模板支架立柱高度超過8m時，若地基土達不到承載要求，無法防止立柱下沉，則應先施工地面下的工程，再分層回填夯實基土，澆筑地面混凝土墊層，達到強度后方可搭設模板支撐架。當架體搭設在永久性建筑結構混凝土基面時，立桿下底座或墊板可根據情況不設置。

4、在立柱底距200mm高處，沿縱橫水平方向應按縱下橫上的程序設置掃地桿。

5、下層樓板應具有承受上層施工荷載能力，否則應加設支撐支架。

6、當下層樓板不能承受上層施工荷載能力時，下層樓板模板支撐架體不拆除，同時對應上層高支模區域大梁下立桿位置，增加立柱進行加固，或由設計單位提出處理方案。

支架構造

1、不同支架立桿不得混用。立桿縱橫向間距應符合施工方案及規范要求：①采用扣件式鋼管作支架時，立桿縱橫向間距不應大于1.5m；②采用扣件式鋼管作高大模板支架時，立桿縱橫向間距不應大于1.2m。

2、步距應符合施工方案及規范要求。

①采用扣件式鋼管作支架時，支架步距不應大于2.0m。

②采用扣件式鋼管作高大模板支架時，支架步距不應大于1.8m。

③扣件式立桿頂部應設可調支托，U形支托與楞梁兩側間如有間隙，必須頂緊，其螺桿伸出鋼管頂部不得大于200mm，螺桿外徑與立柱鋼管內徑的間隙不得大于3mm，安裝時應保證上下同心。碗扣式立桿應根據所承受的荷載選擇立桿的間距和步距，底層縱、橫向橫桿作為掃地桿距地面高度應小于等于350mm，嚴禁施工中拆除掃地桿，立柱應配置可調底座或固定支座。當層高在8~20m時，在最頂步距兩水平拉桿中間應加設一道水平拉桿；當層高大于20m時，在最頂兩步距水平拉桿中間應加分別增加一道水平拉桿。所有水平拉桿的端部均應與四周建筑物頂緊頂牢。無處可頂時，應于水平拉桿端部和中部沿豎向設置連續剪刀撐。

3、模板支撐體系，在外側周圈應設由下至上的連續式剪刀撐；對于扣件式鋼管滿堂支撐架應根據架體的類型設置剪刀撐。

①普通型：架體內部縱橫向每5~8m，應由底至頂甚至連續豎向剪刀撐，剪刀撐寬度應為5~8m；在豎向剪刀撐交點平面應設置水平剪刀撐。對于超規模模板支架，掃地桿的設置層應設置水平剪刀撐。水平剪刀撐至架體底平面距離與水平剪刀撐間距不宜超過8m。

②加強型：立桿縱、橫向間距為0.9m×0.9m~1.2m×1.2m時，內部縱、橫向每4跨（且不大于5m），應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為4跨；立桿縱、橫向間距為0.6m×0.6m~0.9m×0.9m時，內部縱、橫向每5跨（且不小于3m），應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為5跨；立桿縱、橫向間距為0.4m×0.4m~0.6m×0.6m時，內部縱、橫向每3~3.2m應由底至頂設置連續豎向剪刀撐，剪刀撐寬度應為3~3.2m。在豎向剪刀撐頂部交點平面應設置水平剪刀撐，掃地桿的設置層應設置水平剪刀撐。水平剪刀撐至架體底平面距離與水平剪刀撐間距不宜超過6m，剪刀撐寬度應為3~5m。

③剪刀撐應用旋轉扣件固定在與之相交的水平桿或立桿上，旋轉扣件中心線至主節點的距離不宜大于150mm。

4、支撐梁、板的支架立柱安裝構造應符合下列規定。

①梁和板的立柱，縱橫向間距應相等或成倍數。

②木立柱底部應設墊木，頂部應設支撐頭。鋼管立柱底部應設墊木和底座，頂部應設可調支托，U形支托與楞梁兩側間如有間隙，必須楔緊，其螺桿伸出鋼管頂部不得大于200mm，螺桿外徑與立柱鋼管內徑的間隙不得大于3mm，安裝時應保證上下同心。

③在立柱底距地面200mm高處，沿縱橫水平方向應按縱下橫上的程序設掃地桿?？烧{(diào)支托底部的立柱頂端應沿縱橫向設置一道水平拉桿。掃地桿與頂部水平拉桿之間的間距，在滿足模板設計所確定的水平拉桿步距要求條件下，進行平均分配確定步距后，在每一步距處縱橫向應各設一道水平拉桿。當層高在8～20m時，在最頂步距兩水平拉桿中間應加設一道水平拉桿；當層高大于20m時，在最頂兩步距水平拉桿中間應分別增加一道水平拉桿。所有水平拉桿的端部均應與四周建筑物頂緊頂牢。無處可頂時，應于水平拉桿端部和中部沿豎向設置連續式剪刀撐。

④木立柱的掃地桿、水平拉桿、剪刀撐應采用40mm×50mm木條或25mm×80mm的木板條與木立柱釘牢。鋼管立柱的掃地桿、水平拉桿、剪刀撐應采用∅48×3.5ｍｍ鋼管，用扣件與鋼管立柱扣牢。木掃地桿、水平拉桿、剪刀撐應采用搭接，并應用鐵釘釘牢。鋼管掃地桿、水平拉桿應采用對接，剪刀撐應采用搭接，搭接長度不得小于500mm，用兩個旋轉扣件分別在離桿端不小于100mm處進行固定。

5、當采用扣件式鋼管作立柱支撐時，其安裝構造應符合下列規定。

①鋼管規格、間距、扣件應符合設計要求。每根立柱底部應設置底座及墊板，墊板厚度不得小于50mm。

②鋼管支架立柱間距、掃地桿、水平拉桿、剪刀撐的設置。當立柱底部不在同一高度時，高處的縱向掃地桿應向低處延長不少于兩跨，高低差不得大于1m，立柱距邊坡上方邊緣不得小于0.5m。

③立柱接長嚴禁搭接，必須采用對接扣件連接，相鄰兩立柱的對接接頭不得在同步內，且對接接頭沿豎向錯開的距離不宜小于500mm，各接頭中心距主節點不宜大于步距的1/3。

④?chē)?yán)禁將上段的鋼管立柱與下段鋼管立柱錯開固定于水平拉桿上。

⑤滿堂模板和共享空間模板支架立柱，在外側周圈應設由下至上的豎向連續式剪刀撐；中間在縱橫向應每隔10m左右設由下至上的豎向連續式的剪刀撐，其寬度宜為4～6m，并在剪刀撐部位的頂部、掃地桿處設置水平剪刀撐。

剪刀撐桿件的底端應與地面頂緊，夾角宜為45°～60°。當建筑層高在8～20m時，除應滿足上述規定外，還應在縱橫向相鄰的兩豎向連續式剪刀撐之間增加之字斜撐，在有水平剪刀撐的部位，應在每個剪刀撐中間處增加一道水平剪刀撐。

當建筑層高超過20m時，在滿足以上規定的基礎上，應將所有之字斜撐全部改為連續式剪刀撐。

支架穩定

1、滿堂支撐架高寬比大于2時，滿堂支撐架應在支架的四周和中部與結構柱進行剛性連接，連墻件水平間距應為6~9m，豎向間距應為2~3m。在無結構柱部位應采取預埋鋼管等措施與建筑結構進行剛性連接，在有空間部位，滿堂支撐架宜超出頂部加載區投影范圍外伸布置2~3跨。

2、采用扣件鋼管作支架時，螺桿伸出鋼管長度不應大于200mm，可調托座伸出頂層水平桿的懸臂長度不應大于500mm。

3、采用碗扣式、盤扣式或盤銷式鋼管作支架時，入立桿可調托座伸出頂層水平桿的懸臂長度不應大于650mm。

4、澆筑混凝土?xí)r應對架體基礎沉降、架體變形進行監控，基礎沉降、架體變形應在規定允許范圍內。
